Comment fonctionne le vilebrequin dans un moteur ?

Imaginez un piston qui monte et descend des centaines de fois par seconde. Maintenant, imaginez vos roues qui doivent tourner en continu. Entre les deux, il faut bien quelqu’un pour transformer ce va et vient frénétique en une belle rotation fluide. Ce quelqu’un, c’est le vilebrequin. Sans lui, votre moteur produirait toute l’énergie du monde sans jamais faire avancer votre voiture d’un centimètre.

Le principe de base du vilebrequin

Votre moteur a un problème fondamental à résoudre. Les pistons bougent de haut en bas dans les cylindres à chaque explosion. C’est un mouvement linéaire, alternatif, saccadé. Mais vos roues, elles, ont besoin de tourner en rond, de façon continue et régulière.

Le vilebrequin résout cette équation grâce au système bielle manivelle. Si vous avez déjà fait du vélo, vous connaissez déjà ce principe. Vos jambes montent et descendent sur les pédales, et pourtant la roue tourne. Le pédalier fait exactement le même travail que le vilebrequin : il transforme votre mouvement de jambe en rotation de roue.

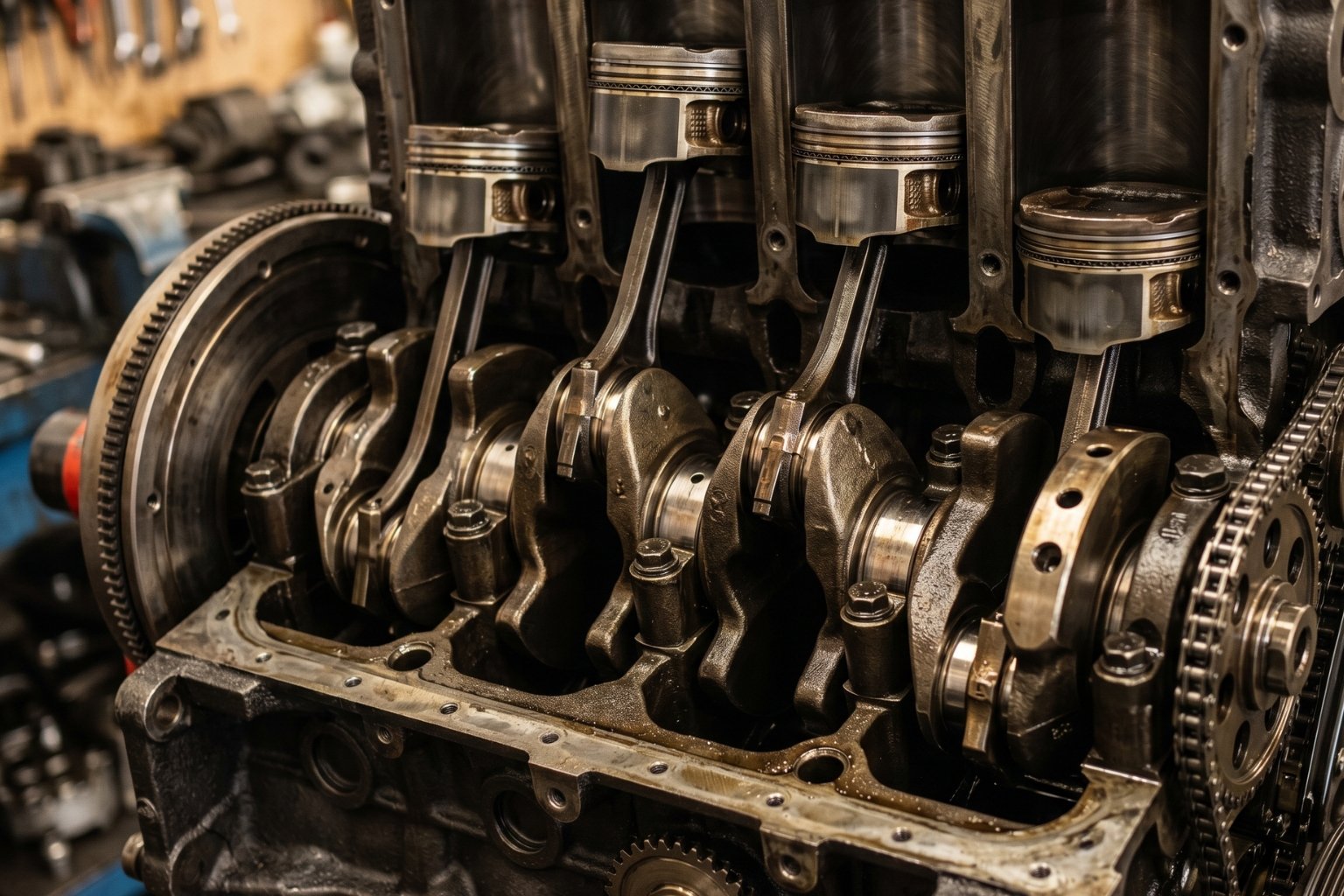

Dans le moteur, le vilebrequin est cet axe rotatif équipé de manivelles décalées. Chaque piston pousse une bielle, qui elle même pousse sur une manivelle du vilebrequin. Et comme sur un vélo, cette poussée crée un mouvement de rotation continu.

Les étapes du fonctionnement dans le moteur

Tout commence par une explosion dans la chambre de combustion. Le mélange air carburant s’enflamme, et la pression pousse violemment le piston vers le bas. C’est le temps moteur, celui qui produit réellement l’énergie.

Le piston ne travaille pas seul. Il est relié à une bielle, cette tige métallique articulée qui fait le lien avec le vilebrequin. Quand le piston descend, la bielle pousse sur le maneton, cette partie décalée du vilebrequin qui joue le rôle de manivelle.

Cette poussée sur le maneton force le vilebrequin à tourner, exactement comme quand vous appuyez sur une pédale de vélo. Sauf qu’ici, vous avez quatre, six ou huit pistons qui poussent tour à tour sur leurs manetons respectifs. Résultat : le vilebrequin tourne en continu, sans temps mort.

Une fois en rotation, le vilebrequin transmet cette énergie au volant moteur, puis à l’embrayage et à la boîte de vitesses. De là, la puissance arrive jusqu’aux roues. Tout ce chemin commence par ce mouvement de rotation créé par le vilebrequin.

De quoi est composé un vilebrequin

Pour comprendre comment le vilebrequin transforme ces poussées successives en rotation fluide, il faut regarder sa structure. C’est une pièce métallique forgée d’un seul tenant, avec plusieurs éléments qui ont chacun leur rôle.

Les manetons sont les parties décalées par rapport à l’axe central. C’est sur eux que viennent se fixer les bielles. Leur position excentrée est ce qui permet de créer le mouvement de rotation. Chaque cylindre a son propre maneton.

Les tourillons forment l’axe principal du vilebrequin. Ils sont alignés et tournent dans les paliers du bloc moteur. C’est l’axe de rotation, celui qui reste fixe pendant que les manetons tournent autour de lui.

Les bras de manivelle relient les tourillons aux manetons. Ils doivent être très résistants car ils encaissent toutes les forces de combustion à chaque explosion. C’est là que se jouent les contraintes mécaniques les plus importantes.

Les contrepoids sont des masses ajoutées aux bras de manivelle. Ils servent à équilibrer l’ensemble et à compenser les vibrations. Sans eux, votre moteur tremblerait tellement qu’il se détruirait rapidement.

Pourquoi l’équilibrage est crucial

Un moteur produit des explosions violentes, plusieurs milliers de fois par minute. Chaque explosion génère une force qui pousse brutalement sur le vilebrequin. Si ces forces n’étaient pas équilibrées, votre moteur vibrerait comme une machine à laver déséquilibrée.

Les contrepoids placés sur le vilebrequin créent une force opposée qui annule ces vibrations. Ils sont positionnés stratégiquement pour que le vilebrequin tourne de façon fluide malgré les poussées successives et irrégulières des pistons.

Le calage du vilebrequin dépend du nombre de cylindres. Sur un quatre cylindres, les explosions se font tous les 180 degrés de rotation. Sur un six cylindres, tous les 120 degrés. Plus il y a de cylindres, plus la rotation est douce, car les explosions sont plus rapprochées. Le vilebrequin doit être conçu en fonction de cette architecture.

Ce qu’entraîne le vilebrequin dans votre voiture

Le vilebrequin ne se contente pas de faire tourner les roues. Il entraîne aussi plusieurs éléments essentiels au fonctionnement du moteur.

La courroie de distribution est directement reliée au vilebrequin. C’est lui qui fait tourner l’arbre à cames pour ouvrir et fermer les soupapes au bon moment. Sans cette synchronisation parfaite entre vilebrequin et arbre à cames, le moteur ne pourrait pas fonctionner.

Le volant moteur est fixé à une extrémité du vilebrequin. C’est une grande roue lourde qui sert de réservoir d’inertie. Elle stocke l’énergie de rotation pour lisser le fonctionnement entre deux explosions. L’embrayage se fixe ensuite sur ce volant moteur.

La courroie d’accessoires est entraînée par une poulie montée sur le vilebrequin. Elle fait tourner l’alternateur qui produit l’électricité, la pompe de direction assistée, la climatisation et parfois la pompe à eau. Tous ces équipements dépendent de la rotation du vilebrequin.

Un vilebrequin dure t il toute la vie de la voiture ?

Oui, dans des conditions normales d’utilisation, un vilebrequin est conçu pour durer autant que le moteur lui même. Ce n’est pas une pièce d’usure. Il est forgé dans un acier extrêmement résistant et traité pour supporter des contraintes énormes pendant des centaines de milliers de kilomètres.

Le principal ennemi du vilebrequin, c’est le manque d’huile moteur. Le vilebrequin tourne en permanence dans des paliers lubrifiés par l’huile. Si le niveau baisse ou si l’huile est trop usée, les frottements augmentent et peuvent endommager les surfaces de contact. Un vilebrequin qui casse est presque toujours la conséquence d’un problème de lubrification.

Quelques signes peuvent vous alerter d’un problème au niveau du vilebrequin. Des vibrations inhabituelles du moteur, surtout au ralenti, peuvent indiquer un déséquilibrage. Des bruits métalliques sourds venant du bas moteur sont plus inquiétants : ils signalent souvent une usure des paliers. Le voyant moteur peut s’allumer si le capteur de position du vilebrequin détecte une anomalie. Enfin, des difficultés au démarrage peuvent être liées à un problème de synchronisation impliquant le vilebrequin.

Le remplacement d’un vilebrequin coûte entre 1500 et 2000 euros sur une voiture classique. C’est une opération lourde qui nécessite de démonter presque tout le moteur. Dans la plupart des cas, quand le vilebrequin est endommagé, d’autres pièces du moteur le sont aussi. On se retrouve alors face à une réfection complète du moteur, voire à un remplacement.

Le vilebrequin transforme l’énergie brute des explosions en un mouvement de rotation qui fait avancer votre voiture. C’est le cœur mécanique du moteur, celui qui convertit la puissance en mouvement utilisable. Avec un entretien régulier de votre huile moteur et une conduite normale, il ne vous posera jamais de problème.
